DTL-2轮辐式传感器

产品简介:

DTL-2型轮辐式传感器，弹性体采用短而高的剪切梁结构，抗侧向能力强，精度高，拉、压输出对称性好，性能稳定可靠，量程范围广，安装方便。防潮、防水分别为IP67和IP68，适用于制作汽车
  • 组成部分
  • 分布图
  • 技术参数

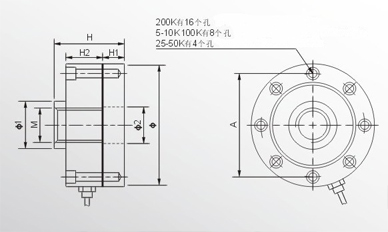

量程

尺寸mm

Klb

t

A

Φ

Φ1

Φ2

H

H1

H2

M

0.2~15

0.1~7.5

89.0

104.5

32.0

18.0

54.0

19.0

32.0

M16X1.5

25~50

10~25

101.5

120.5

39.0

34.0

78.0

24.0

41.2

M32X1.5

100

50

117.0

140.0

50.5

42.0

86.0

29.0

51.0

M40X1.5

150~200

60~100

162.0

200.0

76.0

64.0

125.0

42.0

70.0

M60X2


2024澳门原料网1688中奖查询

主 要 技 术 指 标Main Description

测量范围Capacity

0.1~7.5、10~25、50、60~100

0.2~15、25~50、100、150~200

kg

 输出灵敏度Rated Output

2.0±0.010 4.0±0.010

mV/V

 非线性Linear

±0.03

%F.S

 滞后Hysteresis

±0.03

%F.S

 重复性Reapeatability

±0.03

%F.S

 蠕变Creep

±0.02

%F.S

 零点输出Zero Balance

≤±1.0

%F.S

 温度补偿范围 Conpensated Temperature Range

室温～+60

℃

 零点温度补偿系数Temperature Effect On Zero

±0.02

%F.S/10 ℃

 额定输出温度系数 Temperature Effect On Output

±0.02

%F.S/10 ℃

 供桥电压 Excitation Voltage

10V

AC/DC

 绝缘电阻Insulation Resistence

≥5000

MΩ/100VDC

 输入电阻 Input Resistence

385±10 765±10

Ω

 输出电阻Output Resistence

350±2 700±5

Ω

 允许过载系数Safe Overload

120

%F.S

电缆连接方式Cable Connection

信号输出Singal Output： 黄:Yellow (+) 黑:Black (－)

供桥电压Excitation Voltage： 红Red: (+) 绿Green：（－）
